AD 220

Ürün: DOOSAN Alternatör: AK 4160 Kontrol Sistemi: DSE 7320
Ürün Hakkında
Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.
Sertifikalar
  TS ISO 8528
  CE
  SZUTEST
  2000/14/EC
Genel Özellikler
Model Adı AD 220
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli DOOSAN - P086TI
Alternatör Markası ve Modeli Aksa - AK 4160
Kontrol Paneli Modeli DSE 7320
Kabin AK 50 TRP
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 220 176.0 200 160.0 317.55
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor DOOSAN
Motor Modeli P086TI
Silindir ve Tasarım 6 cylinders - in line
Çap ve Strok mm 111 X 139
Toplam Silindir Hacmi L 8.071
Hava Emme Turbo Charged and Intercooled (Air to Air)
Sıkıştırma Oranı 16.4:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 15.5
Standby Güç (kW/HP) 199/270
Prime Güç (kW/HP) 177/240
Ceket Suyu Isıtıcı Adedi
1
Ceket Suyu Isıtıcı Gücü (Watt)
15000
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
Zexel P inline
Governör Sistemi
Electronic
Operasyon Voltajı (Vdc)
24 Vdc
Batarya ve Kapasite (Miktar/Ah)
2x85
Şarj Alternatörü
45
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
250
Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt)
14/46
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
43.1
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
31.7
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
21.1
Alternatör Özellikleri
Üretici Aksa
Alternatör Markası ve Modeli AK 4160
Frekans (HZ) Hz 50
Güç (kVA) kVA 200
Tasarım   Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü SX440
Voltaj Regülasyonu (+/-) 1
Yalıtım Sistemi H
Koruma Sınıfı IP22
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 626
Soğutma Havası (m³/dk) m3 30.84
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)
Boy
(mm.)
En
(mm.)
Yükseklik
(mm.)
Yakıt Depo Kapasitesi (lt.) (Lt.)
1830 2690 1150 1620 380
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)
Boy
(mm.)
En
(mm.)
Yükseklik
(mm.)
Yakıt Depo Kapasitesi (lt.) (Lt.)
AK 50 TRP
2205 3402 1217 2008 380
Standart Özellikler
Su soğutmalı dizel motor
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
Jeneratör Donanım Seçenekleri
MOTOR
• Yakıt-su ayırıcı filtre
• Yağ ısıtıcısı

ALTERNATÖR
• Isıtıcı, rutubet önleyici
• Büyük güçte alternatör
• PMG ikaz sistemi + AVR
• Çıkış şalteri

KONTROL PANOSU
• Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)
• Şebeke ile geçiş senkronu sistemi
• Uzaktan iletişim ve kontrol
• Uzağa alarm paneli
• Alarm çıkış röleleri
• Uzaktan iletişim, modem ile
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi

TRANSFER PANOSU
• Üç kutuplu kontaktör
• Dört kutuplu kontaktör
• Üç veya dört kutuplu motorlu çıkış şalteri

YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Römorklar
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Çift cidarlı şasi
Kontrol Sistemi: DSE 7320
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma Şekli seçme butonları
Cihazlar
●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.
●Elektronik akü şarj cihazı.
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Yapı ve Boya
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır. Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
Kontrol panosu, jeneratör grubu Şasisi üzerindeki sağlam çelik ayaklar veya güç çıkışlı terminal modülü üzerine montaj yapılır. Pano, jeneratör grubunun yan tarafına, göz hizası seviyesine yerleştirilir..
Jeneratör Kontrol Ünitesi
220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.
Standart Özellikler
- Mikro işlemci ile kontol.
- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.
- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.
- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.
- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.
- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.
- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.
- Kontrol tuşları: Stop, Manuel, Otomatik, Test, Start, Sessiz / Lamba test.
- Jeneratöre transfer, Şebekeye transfer, Menü navigasyon.
- Motor blok suyu ısıtıcı kontrolü.
Ölçme Göstergeleri
MOTOR
●Motor deviri
●Yağ basıncı
●Su sıcaklığı
●Çalışma saati
●Akü voltajı
●Motor bakım zamanı gelmiş

JENERATÖR
●Voltaj (L-L, L-N)
●Akım (L1-L2-L3)
●Frekans
●Toprak kaçağı
●Faz sırası

ŞEBEKE
●VoltaJ (L-L, L-N)
●Frekans
Koruma Devreleri
İKAZ
●Şarj arızası
●Düşük akü voltajı
●Stop arızası
●Düşük yakıt seviyesi (ops)
●kW aşırı yük
●Ters faz sırası
●Hız sinyali kayıp
ÖN-ALARMLAR
●Düşük yağ basıncı
●Yüksek motor sıcaklığı
●Düşük motor sıcaklığı
●Düşük/Yüksek motor hızı
●Düşük/Yüksek jeneratör frekansı
●Düşük/Yüksek jeneratör voltajı
●ECU ikaz
DURDURMA ALARMLARI
●Start arızası
●Acil stop
●Düşük yağ basıncı
●Yüksek motor sıcaklığı
●Düşük su seviyesi
●Düşük/Yüksek motor hızı
●Düşük/Yüksek jeneratör frekansı
●Düşük/Yüksek jeneratör voltajı
●Yağ basınç algılayıcı açık devre
●Faz yönü
ELEKTRİKSEL AÇMA
●Toprak kaçağı
●kW aşırı yük
●Jeneratör aşırı akım
●Ters faz sırası

Opsiyon Özellikleri
●Yüksek yağ sıcaklığı - durdurma
●Düşük yakıt seviyesi - durdurma
●Düşük yakıt seviyesi - alarm
●Yüksek yakıt seviyesi - alarm
GENİŞLEME MODÜLLERİ
●İlave LED modülü (2548)
●Genişleme röle modülü (2157)
●Genişleme giriş modülü (2130)
Standartlar
●Elelektriksel Güvenlik / EMC uygunluk
●BS EN 60950 Elektrikli iş cihazları
●S EN 61000-6-2 EMC muafiyet
●S EN 61000-6-4 EMC emisyon standartı
Elektronik Akü Şarj Cihazı
- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
- Akü, V - I karakteristik eğrisine göre şarj edilir.
- Cihaz çıkışı kısa devreye karşı korunmuştur.
- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.
- Ters kutup bağlantısına karşı korunmuştur
- Şarj arızası çıkışı mevcuttur.
- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.

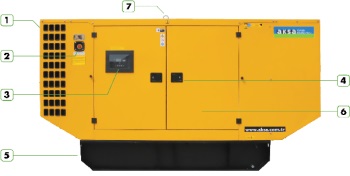

Kabin: AK 50 TRP
1. Acil durdurma butonu
2. Kontrol panosu sağ tarafta şaseye montajlıdır
3. Korozyona dayanıklı kilit ve menteşeler
4. Yağ boşaltma hattı motor üzerinde vana ile
5. Her iki tarafta kitlenebilir geniş kapılar
6. Kaldırma ve Taşıma Noktası
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. Aksa kabinleri, parça parça sökülebilir modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli AK 50 TRP
En mm. 1217
Boy mm. 3402
Yükseklik mm. 2008
Yakıt Depo Kapasitesi (lt.) Lt. 380
