APD 75 A

Teklif Al Ürün Kontrol Sistemi Kabin
Ürün: AKSA Alternatör: AK 360 Kontrol Sistemi: DSE 6120
Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler
Model Adı APD 75 A
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli AKSA - A4CRX36TI
Alternatör Markası ve Modeli Aksa - AK 360
Kontrol Paneli Modeli DSE 6120
Kabin ACP 5
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 75 60.00 70 56.00 108.26
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor AKSA
Motor Modeli A4CRX36TI
Silindir ve Tasarım 4 cylinders - in line
Çap ve Strok mm 98 X 120
Toplam Silindir Hacmi L 3.6
Hava Emme Turbo Charged
Sıkıştırma Oranı 17.5:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 10
Standby Güç (kW/HP) 67/89.8
Prime Güç (kW/HP) 63/84.5
Ceket Suyu Isıtıcı Adedi
1
Ceket Suyu Isıtıcı Gücü (Watt)
500
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
4JI
Governör Sistemi
Mechanic
Operasyon Voltajı (Vdc)
12 Vdc
Batarya ve Kapasite (Miktar/Ah)
1x54
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
175.2
Sogutma Kapasitesi (sadece motor) (l)
5
Toplam Sogutma Suyu Kapasitesi (l)
19.5
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
17.25
Alternatör Özellikleri
Üretici Aksa
Alternatör Markası ve Modeli AK 360
Frekans (HZ) Hz 50
Güç (kVA) kVA 75
Tasarım   4 Pole,  Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü SX460
Voltaj Regülasyonu (+/-) 1.5%
Yalıtım Sistemi H
Koruma Sınıfı IP22
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 337
Soğutma Havası (m³/dk) m3 12,96
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
1030 2015 950 1315 180
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
ACP 5
 1250 2282 1008 1532 180
Jeneratör Donanım Seçenekleri Motor

- Yakıt-su ayırıcı filtre

- Yağ ısıtıcısı

Alternatör

- Isıtıcı, rutubet önleyici

- Büyük güçte alternatör

- PMG ikaz sistemi + AVR

- Çıkış şalteri

Kabin

- ISO Konteyner

- Galvaniz Kaplama

- Marin Sınıfı Boya

Kontrol Paneli

- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)

- Şebekeye paralel sistem

- Şebeke ile geçiş senkronu sistemi

- Uzağa alarm paneli

- Alarm çıkış röleleri

- Modem ile uzaktan iletişim

- Toprak kaçağı, tek jeneratör

- Şarj ampermetresi

Transfer Panosu

- Üç veya dört kutuplu transfer sistemi

- Üç veya dört kutuplu motorlu çıkış şalteri

Yardimci Ekipmanlar

- Ana Yakıt Deposu

- Otomatik veya manuel yakıt doldurma sistemi

- Elektrikli veya manuel yağ boşaltma pompası

- Düşük ve yüksek yakıt seviyesi alarmı

- Giriş ve çıkış motorlu panjurları

- Giriş ve çıkış akustik bölmeleri

- Bakım için alet kiti

- 1500/3000 saat bakım kiti

- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)

Egzoz

- Meskun mahal tip susturucu

- Susturucu kıvılcım tutan

- Kritik tip susturucu

- Katalitik konvertör

Kontrol Sistemi: DSE 6120

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları

Cihazlar

● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.

● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)

● Acil durdurma butonu ve kontrol devreleri için sigortalar.

Yapı ve Boya

Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.

Montaj

● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.

● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.

Jeneratör Kontrol Ünitesi

DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.


Standart Özellikler

● Mikroişlemci ile kontrol.

● LCD ekrandan, bilgileri kolay okuma.

● Şebeke ve jeneratör güçleri arasında transfer kontrolü.

● Ön panel üzerinden manuel programlama.

● Butonların yerleşimi ve işletme sistemi kolay.

● Uzaktan çalıştırma.

● Hafızaya kayıtlı 50 alarmı görebilme.

● Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.

Ölçme Göstergeleri
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama.

JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.

ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.

Opsiyon Özellikleri

● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).

● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).

Standartlar

● Elelektriksel Güvenlik / EMC uygunluk

● BS EN 60950 Elektrikli iş cihazları

● BS EN 61000-6-2 EMC muafiyet

● BS EN 61000-6-4 EMC emisyon standartı

Elektronik Akü Şarj Cihazı

● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.

● Cihaz çıkışı kısa devreye karşı korunmuştur.

● Şarj arızası çıkışı mevcuttur.

● RFI filtre ile manyetik parazitleri bastırma özelliği.

● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.

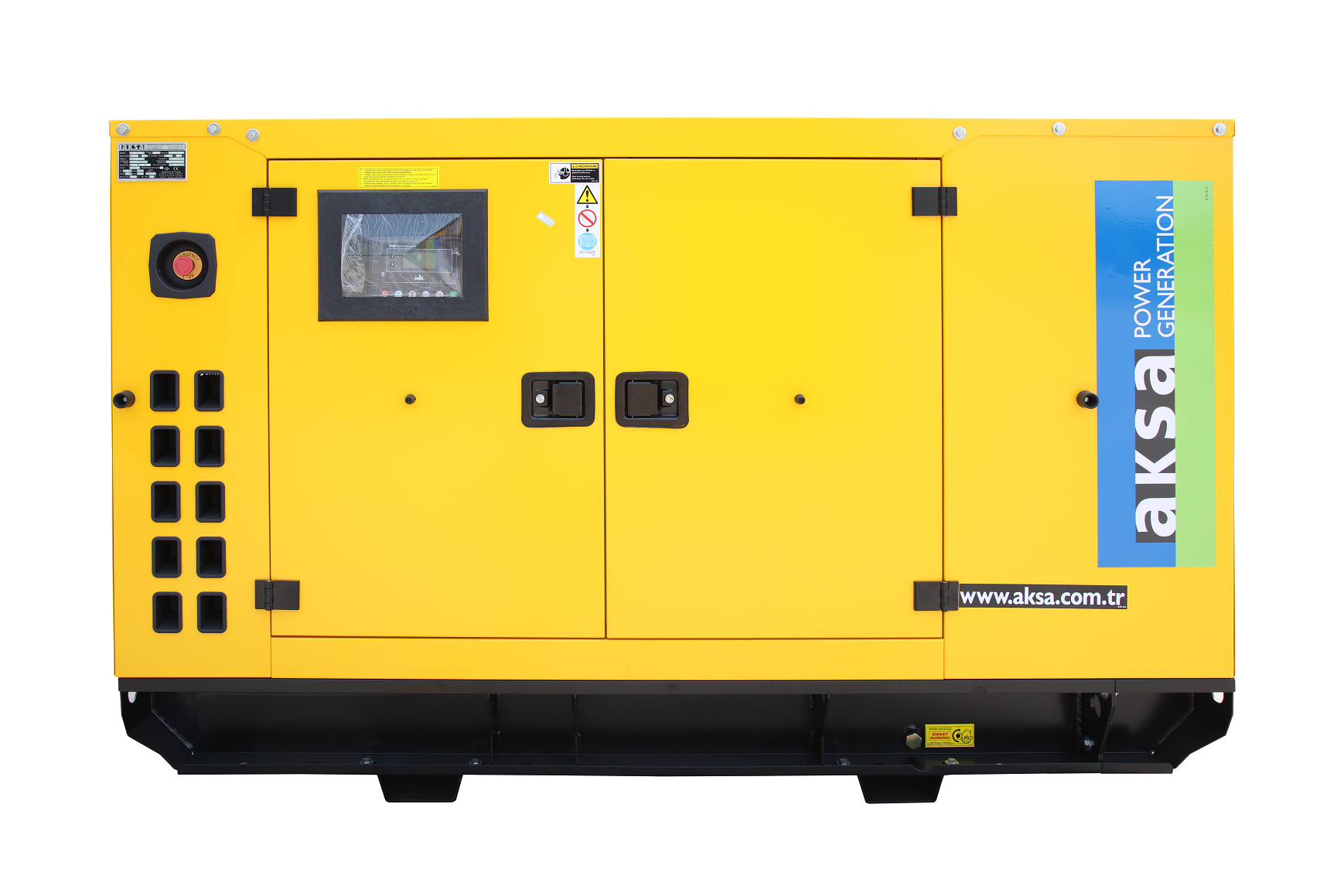

Kabin: ACP 5
1. Çelik sac’dan yapı
2.  Acil durdurma butonu
3. Kontrol panosu sağ tarafta şaseye montajlı
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Ön ve arkada bakımı kolaylaştıran kilitlenebilir geniş kapılar
9. Depo-Şase
10. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
11. Radyatör su dolumu ve yağ dolumu için kapak
12. Ses yalıtım malzemeleri
13. Plastik hava emiş cepleri
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. Aksa kabinleri, parça parça sökülebilir modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli ACP 5
En mm. 1008
Boy mm. 2282
Yükseklik mm. 1532
Yakıt Depo Kapasitesi (lt.) Lt. 180
