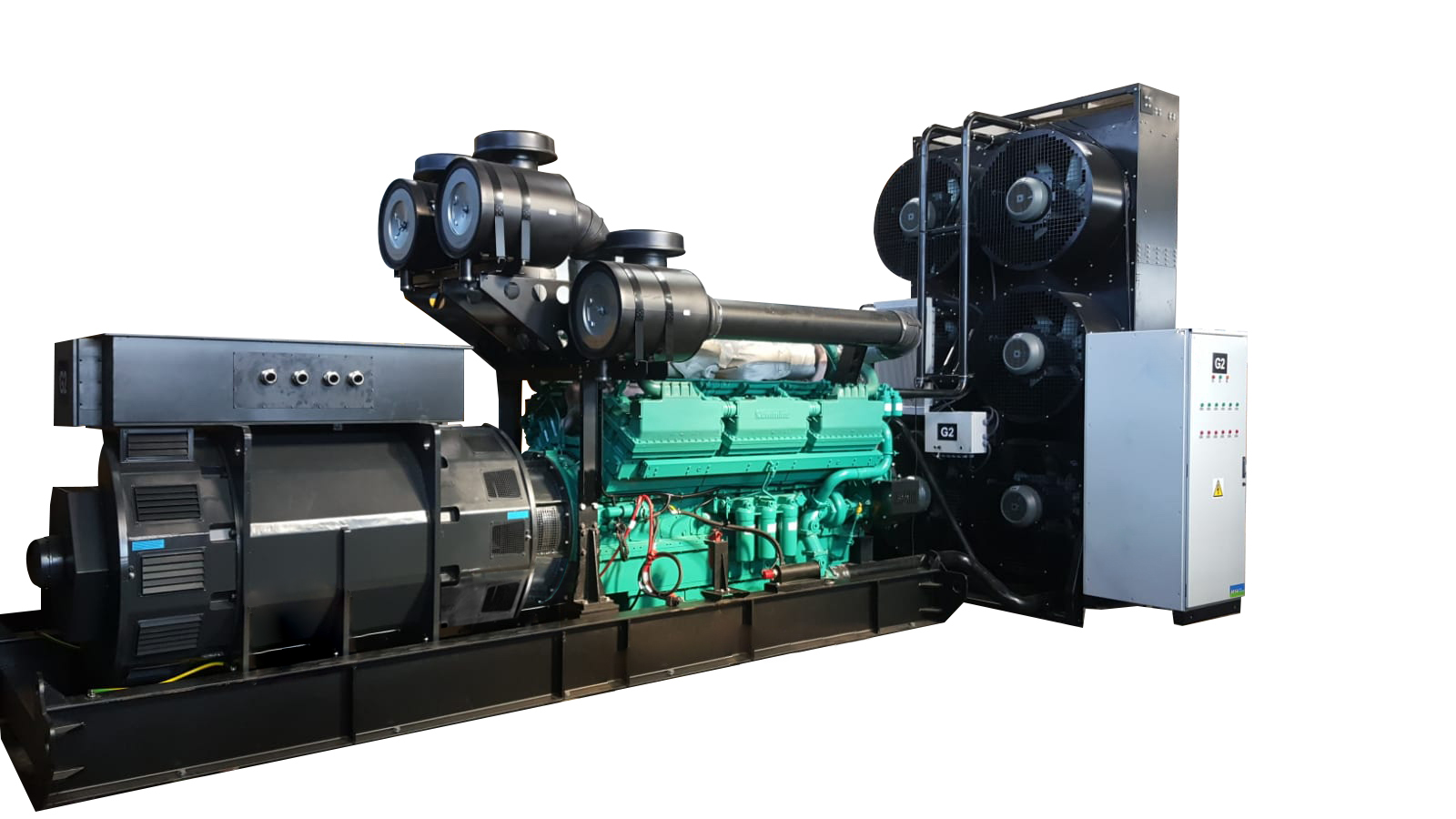

AC 3000

Teklif Al Ürün Kontrol Sistemi Kabin
Ürün: CUMMINS Alternatör: ECO 46 -VL/4 A Kontrol Sistemi:
Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler
Model Adı AC 3000
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli CUMMINS - QSK78-G9
Alternatör Markası ve Modeli Mecc Alte - ECO 46 -VL/4 A
Kontrol Paneli Modeli
Kabin AK 101
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 3000 2400.00 2750 2200.00 4330.25
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor CUMMINS
Motor Modeli QSK78-G9
Silindir ve Tasarım 18 cylinders - V type
Çap ve Strok mm 170 X 190
Toplam Silindir Hacmi L 77.6
Hava Emme Turbo Charged and AfterCooled
Sıkıştırma Oranı 15.5:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 466
Standby Güç (kW/HP) 2539/3404
Prime Güç (kW/HP) 2304/3088
Ceket Suyu Isıtıcı Adedi
2
Ceket Suyu Isıtıcı Gücü (Watt)
3000
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
Cummins HPI-PT
Governör Sistemi
Electronic
Operasyon Voltajı (Vdc)
24 Vdc
Batarya ve Kapasite (Miktar/Ah)
6x143
Şarj Alternatörü
55
Soğutma Metodu
Water Cooled
Sogutma Kapasitesi (sadece motor) (l)
166.6
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
528
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
406
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
291
Alternatör Özellikleri
Üretici Mecc Alte
Alternatör Markası ve Modeli ECO 46 -VL/4 A
Frekans (HZ) Hz 50
Güç (kVA) kVA 2800
Tasarım   Brushless,4 Pole
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü DER1
Voltaj Regülasyonu (+/-) 0.5
Yalıtım Sistemi H
Koruma Sınıfı IP23
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 5114
Soğutma Havası (m³/dk) m3 135
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
16300 7421 2637 4736 2500
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
AK 101
 25000 11000 2800 3888 -
Jeneratör Donanım Seçenekleri Motor

- Yakıt-su ayırıcı filtre

- Yağ ısıtıcısı

Alternatör

- Isıtıcı, rutubet önleyici

- Büyük güçte alternatör

- PMG ikaz sistemi + AVR

- Çıkış şalteri

Kabin

- ISO Konteyner

- Galvaniz Kaplama

- Marin Sınıfı Boya

Kontrol Paneli

- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)

- Şebekeye paralel sistem

- Şebeke ile geçiş senkronu sistemi

- Uzağa alarm paneli

- Alarm çıkış röleleri

- Modem ile uzaktan iletişim

- Toprak kaçağı, tek jeneratör

- Şarj ampermetresi

Transfer Panosu

- Üç veya dört kutuplu transfer sistemi

- Üç veya dört kutuplu motorlu çıkış şalteri

Yardimci Ekipmanlar

- Ana Yakıt Deposu

- Otomatik veya manuel yakıt doldurma sistemi

- Elektrikli veya manuel yağ boşaltma pompası

- Düşük ve yüksek yakıt seviyesi alarmı

- Giriş ve çıkış motorlu panjurları

- Giriş ve çıkış akustik bölmeleri

- Bakım için alet kiti

- 1500/3000 saat bakım kiti

- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)

Egzoz

- Meskun mahal tip susturucu

- Susturucu kıvılcım tutan

- Kritik tip susturucu

- Katalitik konvertör

Kontrol Sistemi:
Kabin: AK 101
1. Çelik profil ve saçta imal taşıyıcı karkas yapı
2. Çelik saçtan imal paneller ile kabin oluşumu
3. Acil durdurma butonu
4. Kontrol panosu arka tarafta şaseye montajlı
5. Kablo çıkışı arkadan
6. Korozyona dayanıklı kilit ve menteşeler
7. Yağ boşaltma motor üzerinde manüel kollu pompa ile
8. Egzoz sistemi kabin üstünde
9. Her iki tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
10. Yakıt deposu kabinin ön tarafında, ayrı bir kilitlenebilir kapı ile ulaşılır
11. Kaldırma ve taşıma noktası kabin üzerinde, konteynır mapası şeklinde, sadece kabin taşınır.
12. Radyatör su dolumu için kapak
13. Ses yalıtım malzemeleri
14. Tavana çıkış için basmak merdiven
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar.Aksa kabinleri, parça parça sökülebilir, modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için protatip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kiitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli AK 101
En mm. 2800
Boy mm. 11000
Yükseklik mm. 3888
Yakıt Depo Kapasitesi (lt.) Lt. -
