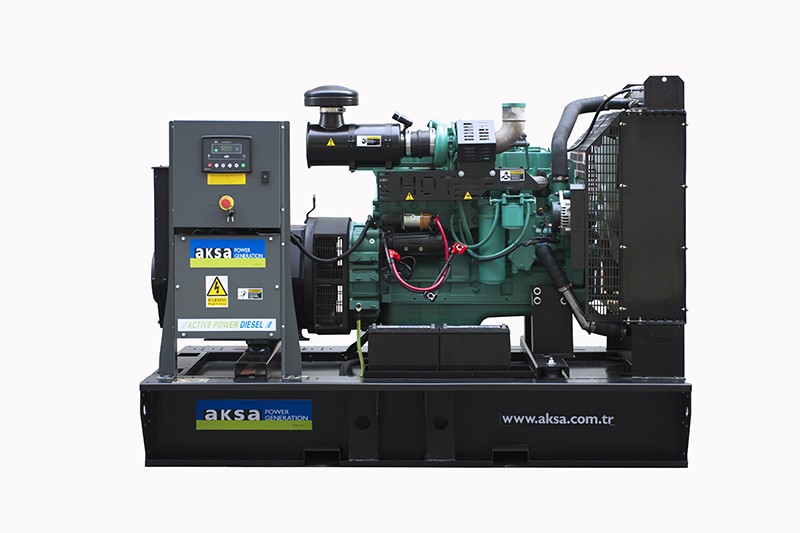

APD 200 C

Ürün: CUMMINS Alternatör: AK 4150 Kontrol Sistemi: DSE 6020
Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler
Model Adı APD 200 C
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli CUMMINS - 6CTA8.3G2
Alternatör Markası ve Modeli Aksa - AK 4150
Kontrol Paneli Modeli DSE 6020
Kabin ASM 6
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 200 160 180 144 288.68
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor CUMMINS
Motor Modeli 6CTA8.3G2
Silindir ve Tasarım 6 cylinders - in line
Çap ve Strok mm 114 X 135
Toplam Silindir Hacmi L 8,30
Hava Emme Turbo Charged and After Cooled
Sıkıştırma Oranı 17.3:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 16,6
Standby Güç (kW/HP) 180/241
Prime Güç (kW/HP) 163/218
Ceket Suyu Isıtıcı Adedi
1
Ceket Suyu Isıtıcı Gücü (Watt)
1500
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
BYC PB
Governör Sistemi
Electronic
Operasyon Voltajı (Vdc)
24 Vdc
Batarya ve Kapasite (Miktar/Ah)
2x80
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
186
Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt)
41,3
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
42
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
31
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
21
Alternatör Özellikleri
Üretici Aksa
Alternatör Markası ve Modeli AK 4150
Frekans (HZ) Hz 50
Güç (kVA) kVA 187.5
Tasarım   Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü AS460
Voltaj Regülasyonu (+/-) 1,5%
Yalıtım Sistemi H
Koruma Sınıfı IP22
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 580
Soğutma Havası (m³/dk) m3 30,84
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)
Boy
(mm.)
En
(mm.)
Yükseklik
(mm.)
Yakıt Depo Kapasitesi (lt.) (Lt.)
1780 2336 1100 1652 350
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)
Boy
(mm.)
En
(mm.)
Yükseklik
(mm.)
Yakıt Depo Kapasitesi (lt.) (Lt.)
ASM 6
2280 3265 1163 1858 271
Standart Özellikler
Su soğutmalı dizel motor
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
Jeneratör Donanım Seçenekleri
MOTOR
  • Uzak radyatörlü soğutma
  • Yakıt-su ayırıcı filtre
  • Yağ ısıtıcısı
ALTERNATÖR
  • Isıtıcı, rutubet önleyici
  • Çıkış şalteri
KONTROL PANOSU
  • Toprak kaçağı, tek jeneratör
  • Şarj ampermetresi
TRANSFER PANOSU
  • Üç kutuplu kontaktör
  • Dört kutuplu kontaktör
  • Üç veya dört kutuplu motorlu çıkış şalteri
YARDIMCI DONATILAR
  • Ana Yakıt Tankı
  • Otomatik veya manuel yakıt dolum sistemi
  • Yağ boşaltma, el pompası
  • Düşük ve yüksek yakıt seviyesi alarmı
  • Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
  • Römorklar
  • Alet takımı (bakım için)
  • Şebeke / Jeneratör transfer panosu


Kontrol Sistemi: DSE 6020
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma Şekli seçme butonları
Cihazlar
●DSE, model 6020 otomatik şebeke arıza izleme ve jeneratör kontrol modülü. ●Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Yapı ve Boya
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanrak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.
Pano, jeneratör grubunun sağ yan tarafına (gruba alternator tarafından bakınca) yerleştirilmiştir.
Jeneratör Kontrol Ünitesi
200kVA dahil ve küçük güçdeki jeneratör gruplarımızda DSE 6020 kontrol modülü standartdır.
Modül, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.
Standart Özellikler
●Mikroişlemci ile kontrol.
●LCD ekrandan, bilgileri kolay okuma.
●4- sıra, 64 x 132 grafik ekran.
●Şebeke ve jeneratör güçleri arasında tranfer kontrolü.
●Ön panel üzerinden manuel programlama.
●Butonların yerleşimi ve işletme sistemi kolay.
●Uzaktan çalıştırma.
●Hafızaya kayıtlı 5 alarmı görebilme.
●Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.
Ölçme Göstergeleri
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama .

JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.

ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.
Koruma Devreleri
İKAZ
●Şarj alternatör arızası.
●Düşük/Yüksek akü voltajı.
●Stop arızası.
●Düşük/Yüksek jeneratör voltajı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek motor hızı.
● Düşük yağ basıncı.
●Yüksek su sıcaklığı.

DURDURMA ALARMLARI
●Start arızası.
●Acil stop.
●Düşük yağ basıncı.
●Yüksek su sıcaklığı.
●Düşük/Yüksek motor hızı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek jeneratör voltajı.
●Yağ basınç müşiri bağlantısı yok.
●Hararet müşiri bağlantısı yok.

ELEKTRİKSEL AÇMA
●Jeneratör aşırı akım.

Opsiyon Özellikleri
●Harici sensör ile basınç,sıcaklık,yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).
●PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).
Standartlar
●Elelektriksel Güvenlik / EMC uygunluk
●BS EN 60950 Elektrikli iş cihazları
●S EN 61000-6-2 EMC muafiyet
●S EN 61000-6-4 EMC emisyon standartı
Elektronik Akü Şarj Cihazı
●Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
●Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.
●Cihaz çıkışı kısa devreye karşı korunmuştur.
●Proline 1205/2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.
●Şarj arızası çıkışı mevcuttur.
●RFI filtre ile manyetik parazitleri bastırma özelliği.
●Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.
Kabin: ASM 6
  1. Çelik sac’dan yapı
  2. Acil durdurma butonu
  3. Kontrol panosu sağ tarafta şaseye montajlı
  4. Korozyona dayanıklı kilit ve menteşeler
  5. Egzoz sistemi kabin içinde, gizli
  6. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
  7. Depo-Şase
  8. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
Ürün Hakkında
Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. 8kVA - 275kVA güç aralığında jeneratör grupları için modüler, ses yalıtım kabinleri, açık grup üzerine doğrudan giydirme yapılabilmektedir. Kabinler, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için protatip testleri yapıldıktan sonra üretimi yapılmıştır.
Standart Özellikler
• Düşük profilli ve kaplama alanı az, kompakt tasarım
• Kabin, jeneratör seti, egzoz sistemi ve depo-şase tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
• Temizleme işleminden geçirilen çelik gövdenin parçaları, polyester toz boyayla kaplanır ve fırınlanır
• Alev önleyici yalıtım süngeri
• Servis noktalarına kolay erişim
• Kabin içerisinde egzoz sistemi ve ısı yalıtımı
• İki tarafta geniş kapılar
• Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
• Kabinin dışına montajlı acil stop butonu
• Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
• Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
• Şase ve kabin üzerinde kaldırma noktaları ve şaside forklift cepleri, ASM7 hariç
• Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli ASM 6
En mm. 1163
Boy mm. 3265
Yükseklik mm. 1858
Yakıt Depo Kapasitesi (lt.) Lt. 271
