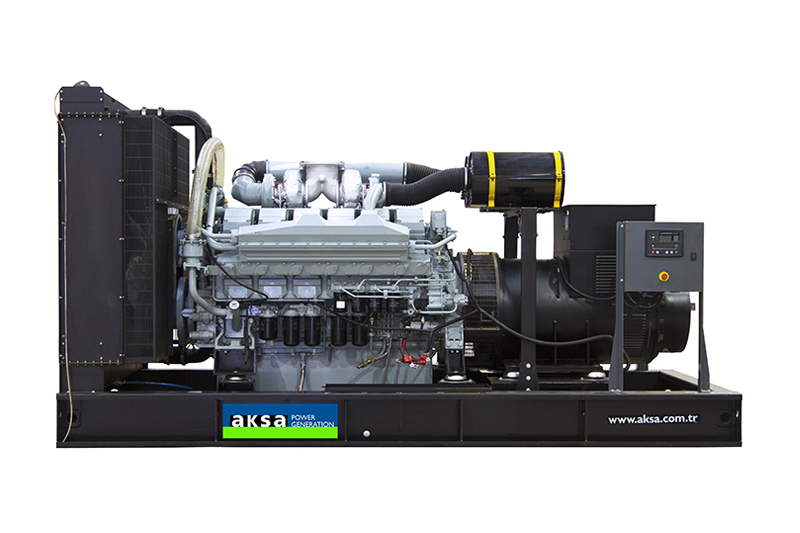

APD 1650 M

Teklif Al Ürün Kontrol Sistemi Kabin
Ürün: MITSUBISHI Alternatör: ECO 46-1S/4 A Kontrol Sistemi:
Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler
Model Adı APD 1650 M
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli MITSUBISHI - S12R-PTAA2
Alternatör Markası ve Modeli Mecc Alte - ECO 46-1S/4 A
Kontrol Paneli Modeli
Kabin AK 99 - External Removable Silencer
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 1650 1320.0 1500 1200.0 2381.64
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor MITSUBISHI
Motor Modeli S12R-PTAA2
Silindir ve Tasarım 12 cylinders - V type
Çap ve Strok mm 170 X 180
Toplam Silindir Hacmi L 49.03
Hava Emme Turbo Charged and AfterCooled
Sıkıştırma Oranı 13.5:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 180
Standby Güç (kW/HP) 1441/1932
Prime Güç (kW/HP) 1314/1761
Ceket Suyu Isıtıcı Adedi
2
Ceket Suyu Isıtıcı Gücü (Watt)
3000
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
Mitsubishi PS6x2 (In-Line)
Governör Sistemi
Electronic
Operasyon Voltajı (Vdc)
24 Vdc
Batarya ve Kapasite (Miktar/Ah)
4x143
Şarj Alternatörü
30
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
1800
Sogutma Kapasitesi (sadece motor) (l)
125
Toplam Sogutma Suyu Kapasitesi (l)
317
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
308
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
234.2
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
163.3
Alternatör Özellikleri
Üretici Mecc Alte
Alternatör Markası ve Modeli ECO 46-1S/4 A
Frekans (HZ) Hz 50
Güç (kVA) kVA 1500
Tasarım   Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü DER1
Voltaj Regülasyonu (+/-) 0.5
Yalıtım Sistemi H
Koruma Sınıfı IP23
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 3010
Soğutma Havası (m³/dk) m3 135
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
11400 4970 2212 3022 2000
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
AK 99 - External Removable Silencer
 15450 9000 2800 3307 2200
Jeneratör Donanım Seçenekleri Motor

- Yakıt-su ayırıcı filtre

- Yağ ısıtıcısı

Alternatör

- Isıtıcı, rutubet önleyici

- Büyük güçte alternatör

- PMG ikaz sistemi + AVR

- Çıkış şalteri

Kabin

- ISO Konteyner

- Galvaniz Kaplama

- Marin Sınıfı Boya

Kontrol Paneli

- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)

- Şebekeye paralel sistem

- Şebeke ile geçiş senkronu sistemi

- Uzağa alarm paneli

- Alarm çıkış röleleri

- Modem ile uzaktan iletişim

- Toprak kaçağı, tek jeneratör

- Şarj ampermetresi

Transfer Panosu

- Üç veya dört kutuplu transfer sistemi

- Üç veya dört kutuplu motorlu çıkış şalteri

Yardimci Ekipmanlar

- Ana Yakıt Deposu

- Otomatik veya manuel yakıt doldurma sistemi

- Elektrikli veya manuel yağ boşaltma pompası

- Düşük ve yüksek yakıt seviyesi alarmı

- Giriş ve çıkış motorlu panjurları

- Giriş ve çıkış akustik bölmeleri

- Bakım için alet kiti

- 1500/3000 saat bakım kiti

- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)

Egzoz

- Meskun mahal tip susturucu

- Susturucu kıvılcım tutan

- Kritik tip susturucu

- Katalitik konvertör

Kontrol Sistemi:
Kabin: AK 99 - External Removable Silencer
1. Çelik profil ve saçta imal taşıyıcı karkas yapı
2. Çelik saçtan imal paneller ile kabin oluşumu
3. Acil durdurma butonu
4. Kontrol panosu arka tarafta şaseye montajlı
5. Kablo çıkışı arkadan
6. Korozyona dayanıklı kilit ve menteşeler
7. Yağ boşaltma motor üzerinde manüel kollu pompa ile
8. Egzoz sistemi kabin üstünde
9. Her iki tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
10. Yakıt deposu kabinin ön tarafında, ayrı bir kilitlenebilir kapı ile ulaşılır
11. Kaldırma ve taşıma noktası kabin üzerinde, konteynır mapası şeklinde, sadece kabin taşınır.
12. Radyatör su dolumu için kapak
13. Ses yalıtım malzemeleri
14. Tavana çıkış için basmak merdiven
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar.Aksa kabinleri, parça parça sökülebilir, modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için protatip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli AK 99 - External Removable Silencer
En mm. 2800
Boy mm. 9000
Yükseklik mm. 3307
Yakıt Depo Kapasitesi (lt.) Lt. 2200
