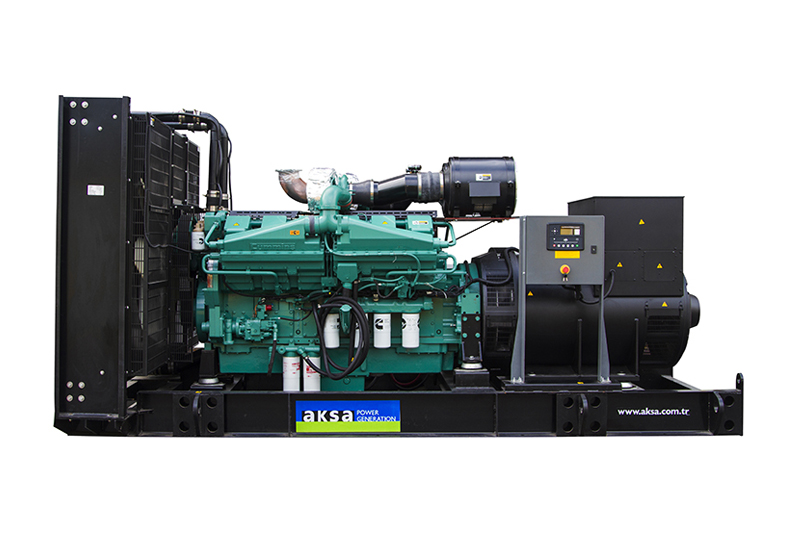

AC 1675

Teklif Al Ürün Kontrol Sistemi Kabin

Ürün: CUMMINS Alternatör: ECO 46-1.5S/4 A Kontrol Sistemi: DSE 7320

Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler

Model Adı		AC 1675
Frekans (HZ)		50
Kullanılan Yakıt Tipi		Diesel
Motor Markası ve Modeli		CUMMINS - KTA50-GS8
Alternatör Markası ve Modeli		Mecc Alte - ECO 46-1.5S/4 A
Kontrol Paneli Modeli		DSE 7320
Kabin		AK 98-AP1650

3 Faz Sayısı, 50 Hz, PF 0.8

VOLTAJ	Standby Güç (ESP)		Prime Güç (PRP)		Standby Amper
VOLTAJ	kVA	kW	kVA	kW	Standby Amper
400/231	1675	1340.0	1500	1200.00	2417.73

Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.

Motor Özellikleri

Ceket Suyu Isıtıcı Adedi
Motor		CUMMINS
Motor Modeli		KTA50-GS8
Silindir ve Tasarım		16 cylinders - V type
Çap ve Strok	mm	159 X 159
Toplam Silindir Hacmi	L	50.3
Hava Emme		Turbo Charged and AfterCooled
Sıkıştırma Oranı		14.9:1
Norminal Devir	d/dk	1500
Yağ Kapasitesi	L	204
Standby Güç (kW/HP)		1429/1915
Prime Güç (kW/HP)		1287/1725
Ceket Suyu Isıtıcı Adedi		2
Ceket Suyu Isıtıcı Gücü (Watt)
Ceket Suyu Isıtıcı Gücü (Watt)		3000
Kullanılan Yakıt Tipi
Kullanılan Yakıt Tipi		Diesel
Enjeksiyon ve Sistem Tipi
Enjeksiyon ve Sistem Tipi		Direct
Yakıt Pompası Tipi
Yakıt Pompası Tipi		Cummins PT
Governör Sistemi
Governör Sistemi		Electronic
Operasyon Voltajı (Vdc)
Operasyon Voltajı (Vdc)		24 Vdc
Batarya ve Kapasite (Miktar/Ah)
Batarya ve Kapasite (Miktar/Ah)		4x143
Şarj Alternatörü
Şarj Alternatörü		35
Soğutma Metodu
Soğutma Metodu		Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
Soğutma Fan Hava Akımı (m³/dk)		2631
Sogutma Kapasitesi (sadece motor) (l)
Sogutma Kapasitesi (sadece motor) (l)		165
Toplam Sogutma Suyu Kapasitesi (l)
Toplam Sogutma Suyu Kapasitesi (l)		420
Hava Filtresi
Hava Filtresi		Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)		309
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)		238
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)		167

Alternatör Özellikleri

Üretici		Mecc Alte
Alternatör Markası ve Modeli		ECO 46-1.5S/4 A
Frekans (HZ)	Hz	50
Güç (kVA)	kVA	1650
Tasarım		Brushless
VOLTAJ	V	400
Faz		3
Otomatik Voltaj Regülatörü		DER1
Voltaj Regülasyonu	(+/-)	0.5
Yalıtım Sistemi		H
Koruma Sınıfı		IP23
Güç Faktörü		0.8
Alternatör Ağırlığı (Kg)		3380
Soğutma Havası (m³/dk)	m³	135

Boyut ve Ağırlık

Açık Grup	Kuru Ağırlık (kg.) (kg.)	Boy (mm.)	En (mm.)	Yükseklik (mm.)	Yakıt Depo Kapasitesi (lt.) (Lt.)
	10400	5384	1950	2446	2000
Kabinli Grup	Kuru Ağırlık (kg.) (kg.)	Boy (mm.)	En (mm.)	Yükseklik (mm.)	Yakıt Depo Kapasitesi (lt.) (Lt.)
AK 98-AP1650	15100	9000	2270	2648	1900

Jeneratör Donanım Seçenekleri Motor

- Yakıt-su ayırıcı filtre

- Yağ ısıtıcısı

Alternatör

- Isıtıcı, rutubet önleyici

- Büyük güçte alternatör

- PMG ikaz sistemi + AVR

- Çıkış şalteri

Kabin

- ISO Konteyner

- Galvaniz Kaplama

- Marin Sınıfı Boya

Kontrol Paneli

- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)

- Şebekeye paralel sistem

- Şebeke ile geçiş senkronu sistemi

- Uzağa alarm paneli

- Alarm çıkış röleleri

- Modem ile uzaktan iletişim

- Toprak kaçağı, tek jeneratör

- Şarj ampermetresi

Transfer Panosu

- Üç veya dört kutuplu transfer sistemi

- Üç veya dört kutuplu motorlu çıkış şalteri

Yardimci Ekipmanlar

- Ana Yakıt Deposu

- Otomatik veya manuel yakıt doldurma sistemi

- Elektrikli veya manuel yağ boşaltma pompası

- Düşük ve yüksek yakıt seviyesi alarmı

- Giriş ve çıkış motorlu panjurları

- Giriş ve çıkış akustik bölmeleri

- Bakım için alet kiti

- 1500/3000 saat bakım kiti

- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)

Egzoz

- Meskun mahal tip susturucu

- Susturucu kıvılcım tutan

- Kritik tip susturucu

- Katalitik konvertör

Kontrol Sistemi: DSE 7320

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma Şekli seçme butonları

Cihazlar

●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.

●Elektronik akü şarj cihazı.

●Acil durdurma butonu ve kontrol devreleri için sigortalar.

Yapı ve Boya

Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır. Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.

Montaj

Kontrol panosu, jeneratör grubu Şasisi üzerindeki sağlam çelik ayaklar veya güç çıkışlı terminal modülü üzerine montaj yapılır. Pano, jeneratör grubunun yan tarafına, göz hizası seviyesine yerleştirilir..

Jeneratör Kontrol Ünitesi

220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.

Standart Özellikler

- Mikro işlemci ile kontol.

- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.

- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.

- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.

- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.

- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.

- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.

- Kontrol tuşları: Stop, Manuel, Otomatik, Test, Start, Sessiz / Lamba test.

- Jeneratöre transfer, Şebekeye transfer, Menü navigasyon.

- Motor blok suyu ısıtıcı kontrolü.

Ölçme Göstergeleri
MOTOR
●Motor deviri
●Yağ basıncı
●Su sıcaklığı
●Çalışma saati
●Akü voltajı
●Motor bakım zamanı gelmiş

JENERATÖR
●Voltaj (L-L, L-N)
●Akım (L1-L2-L3)
●Frekans
●Toprak kaçağı
●Faz sırası

ŞEBEKE
●VoltaJ (L-L, L-N)
●Frekans

Opsiyon Özellikleri

●Yüksek yağ sıcaklığı - durdurma

●Düşük yakıt seviyesi - durdurma

●Düşük yakıt seviyesi - alarm

●Yüksek yakıt seviyesi - alarm

Standartlar

●Elelektriksel Güvenlik / EMC uygunluk

●BS EN 60950 Elektrikli iş cihazları

●S EN 61000-6-2 EMC muafiyet

●S EN 61000-6-4 EMC emisyon standartı

Elektronik Akü Şarj Cihazı

- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

- Akü, V - I karakteristik eğrisine göre şarj edilir.

- Cihaz çıkışı kısa devreye karşı korunmuştur.

- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.

- Ters kutup bağlantısına karşı korunmuştur

- Şarj arızası çıkışı mevcuttur.

- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.

Kabin: AK 98-AP1650

Standart Özellikler

Kabin Seri Modeli		AK 98-AP1650
En	mm.	2270
Boy	mm.	9000
Yükseklik	mm.	2648
Yakıt Depo Kapasitesi (lt.)	Lt.	1900
