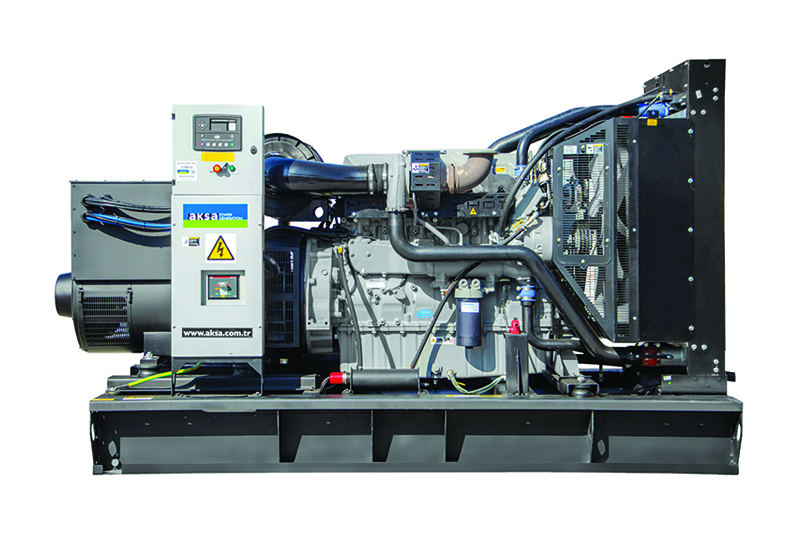

AP 550

Teklif Al Ürün Kontrol Sistemi Kabin
Ürün: PERKINS Alternatör: ECO 40-3S/4 C Kontrol Sistemi:
Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler
Model Adı AP 550
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli PERKINS - 2506A-E15TAG2
Alternatör Markası ve Modeli Mecc Alte - ECO 40-3S/4 C
Kontrol Paneli Modeli
Kabin MS 80
3 Faz Sayısı, 50 Hz, PF 0.8
VOLTAJ Standby Güç (ESP) Prime Güç (PRP) Standby Amper
kVA kW kVA kW
400/231 550 440.0 500 400.0 793.88
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor Özellikleri
Motor PERKINS
Motor Modeli 2506A-E15TAG2
Silindir ve Tasarım 6 cylinders - in line
Çap ve Strok mm 137 X 171
Toplam Silindir Hacmi L 15.2
Hava Emme Turbo Charged and Charge Air Cooled
Sıkıştırma Oranı 16.0:1
Norminal Devir d/dk 1500
Yağ Kapasitesi L 62
Standby Güç (kW/HP) 495/663.8
Prime Güç (kW/HP) 451/604,55
Ceket Suyu Isıtıcı Adedi
1
Ceket Suyu Isıtıcı Gücü (Watt)
3000
Kullanılan Yakıt Tipi
Diesel
Enjeksiyon ve Sistem Tipi
Direct
Yakıt Pompası Tipi
MEUI
Governör Sistemi
ECM
Operasyon Voltajı (Vdc)
24 Vdc
Batarya ve Kapasite (Miktar/Ah)
2x120
Şarj Alternatörü
70
Soğutma Metodu
Water Cooled
Soğutma Fan Hava Akımı (m³/dk)
722
Toplam Sogutma Suyu Kapasitesi (l)
58
Hava Filtresi
Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat)
100
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat)
76
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat)
53
Alternatör Özellikleri
Üretici Mecc Alte
Alternatör Markası ve Modeli ECO 40-3S/4 C
Frekans (HZ) Hz 50
Güç (kVA) kVA 500
Tasarım   4 Pole,  Brushless
VOLTAJ V 400
Faz 3
Otomatik Voltaj Regülatörü DER1
Voltaj Regülasyonu (+/-) 0.5
Yalıtım Sistemi H
Koruma Sınıfı IP23
Güç Faktörü 0.8
Alternatör Ağırlığı (Kg) 1534
Soğutma Havası (m³/dk) m3 54
Boyut ve Ağırlık
Açık Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
3880 3248 1550 2103 850
Kabinli Grup Kuru Ağırlık (kg.)
(kg.)		 Boy
(mm.)		 En
(mm.)		 Yükseklik
(mm.)		 Yakıt Depo Kapasitesi (lt.) (Lt.)
MS 80
 4880 4753 1606 2500 850
Jeneratör Donanım Seçenekleri Motor

- Yakıt-su ayırıcı filtre

- Yağ ısıtıcısı

Alternatör

- Isıtıcı, rutubet önleyici

- Büyük güçte alternatör

- PMG ikaz sistemi + AVR

- Çıkış şalteri

Kabin

- ISO Konteyner

- Galvaniz Kaplama

- Marin Sınıfı Boya

Kontrol Paneli

- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)

- Şebekeye paralel sistem

- Şebeke ile geçiş senkronu sistemi

- Uzağa alarm paneli

- Alarm çıkış röleleri

- Modem ile uzaktan iletişim

- Toprak kaçağı, tek jeneratör

- Şarj ampermetresi

Transfer Panosu

- Üç veya dört kutuplu transfer sistemi

- Üç veya dört kutuplu motorlu çıkış şalteri

Yardimci Ekipmanlar

- Ana Yakıt Deposu

- Otomatik veya manuel yakıt doldurma sistemi

- Elektrikli veya manuel yağ boşaltma pompası

- Düşük ve yüksek yakıt seviyesi alarmı

- Giriş ve çıkış motorlu panjurları

- Giriş ve çıkış akustik bölmeleri

- Bakım için alet kiti

- 1500/3000 saat bakım kiti

- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)

Egzoz

- Meskun mahal tip susturucu

- Susturucu kıvılcım tutan

- Kritik tip susturucu

- Katalitik konvertör

Kontrol Sistemi:
Kabin: MS 80
1. Çelik sac’dan yapı
2. Acil durdurma butonu
3. Kontrol panosu sağ tarafta şaseye montajlı
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Ön ve arkada bakımı kolaylaştıran kilitlenebilir geniş kapılar
9. Depo-Şase
10. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
11. Radyatör su dolumu ve yağ dolumu için kapak
12. Ses yalıtım malzemeleri
13. Plastik hava emiş cepleri
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar.Aksa kabinleri, parça parça sökülebilir, modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Kabin Seri Modeli MS 80
En mm. 1606
Boy mm. 4753
Yükseklik mm. 2500
Yakıt Depo Kapasitesi (lt.) Lt. 850
