AP 72 - GTS

Üretici

Perkins

Motor Modeli

1104A-44TG1

Silindir ve Tasarım

4 Silindir - Sıralı

Çap ve Strok (mm)

105 X 127

Toplam Silindir Hacmi (L)

4.4

Sıkıştırma Oranı

17.25:1

Motor Hızı (rpm)

1500

Standby Güç (kW/hp)

65.6/87.93

Prime Güç (kW/hp)

59.6/79.89

Blok Isıtıcı (Adt)

1

Blok Isıtıcı Gücü (Watt)

750

Governor Sistemi

Mekanik

Hava Filtresi

Kuru Tip

Hava Emme

Turbo Şarjlı

Yağ Kapasitesi (L)

8

Maks. Yağ Sıcaklığı ⁰C (F)

125

Yakıt Tipi

Dizel

Enjeksiyon Tipi

Direct

Yakıt Pompa Tipi

Delphi Rotary Type

Çalışma Voltajı (Vdc)

12 Vdc

Akü ve Kapasite (Adt/Ah)

1x66

Soğutma Metodu

Su Soğutmalı

Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)

7

Egzoz Gaz Debisi (m³/dk)

11.4

Egzoz Geri Basınç in-Hg (kPa)

10

Egzoz Gaz Sıcaklığı ⁰C (F)

550

Toplam Soğutma Suyu Kapasitesi (l)

13

%50 Prime Yükte Yakıt Tüketimi

8

%75 Prime Yükte Yakıt Tüketimi

11.2

%100 Prime Yükte Yakıt Tüketimi

14.8

Üretici

Mecc Alte

Alternatör Model

ECP 32‐1L/4 C

Frekans (HZ)

50

Güç (kVA)

75

Voltaj (V)

400

Faz

3

A.V.R.

DSR

Voltaj Regülasyon

1

Yalıtım Sınıfı

H

Koruma Sınıfı

IP23

Nominal Güç Faktörü

0.8

Toplam Generator Ağırlık (kg)

244

Soğutma Havası (m³/dk)

15.7

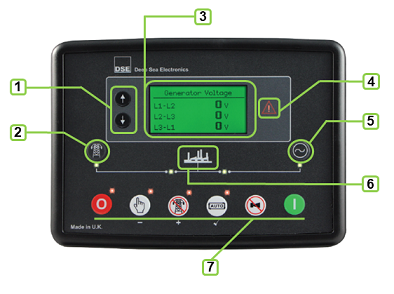

Üretici ve Kontrol Modül Modeli

DSE 6120

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları

Standart Cihazlar

● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.

● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)

● Acil durdurma butonu ve kontrol devreleri için sigortalar.

Kontrol Ünitesi

DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.

Yapım ve Boya

Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.

Montaj

● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.

● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.

● Mikroişlemci ile kontrol.

● LCD ekrandan, bilgileri kolay okuma.

● Şebeke ve jeneratör güçleri arasında transfer kontrolü.

● Ön panel üzerinden manuel programlama.

● Butonların yerleşimi ve işletme sistemi kolay.

● Uzaktan çalıştırma.

● Hafızaya kayıtlı 50 alarmı görebilme.

● Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.

●Motor devri.

●Yağ basıncı.

●Su sıcaklığı.

●Çalışma saati.

●Akü voltajı.

●Ayarlanabilir zamanlama.

●Start arızası.

●Acil stop.

●Düşük yağ basıncı.

●Yüksek su sıcaklığı.

●Düşük/Yüksek motor hızı.

●Düşük/Yüksek jenerator frekansı.

●Düşük/Yüksek jeneratör voltajı.

●Yağ basınç müşiri bağlantısı yok.

●Hararet müşiri bağlantısı yok.

●Şarj alternatör arızası.

●Düşük/Yüksek akü voltajı.

●Stop arızası.

●Düşük/Yüksek jeneratör voltajı.

●Düşük/Yüksek jenerator frekansı.

●Düşük/Yüksek motor hızı.

●Düşük yağ basıncı.

●Yüksek su sıcaklığı.

●Voltaj (L-L, L-N).

●Akımlar (L1-L2-L3).

●Frekans.

●Jeneratör Hazır.

●Jeneratör Devrede.

●Jeneratör aşırı akım.

●VoltaJ (L-L, L-N).

●Frekans.

●Şebeke Hazır.

●Şebeke Devrede.

Opsiyonlar

● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).

● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).

Opsiyonlar Kontrol Paneli Uyumluluk Listesi

● Elelektriksel Güvenlik / EMC uygunluk

● BS EN 60950 Elektrikli iş cihazları

● BS EN 61000-6-2 EMC muafiyet

● BS EN 61000-6-4 EMC emisyon standartı

Statik Akü Şarj Cihazı

● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.

● Cihaz çıkışı kısa devreye karşı korunmuştur.

● Şarj arızası çıkışı mevcuttur.

● RFI filtre ile manyetik parazitleri bastırma özelliği.

● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.

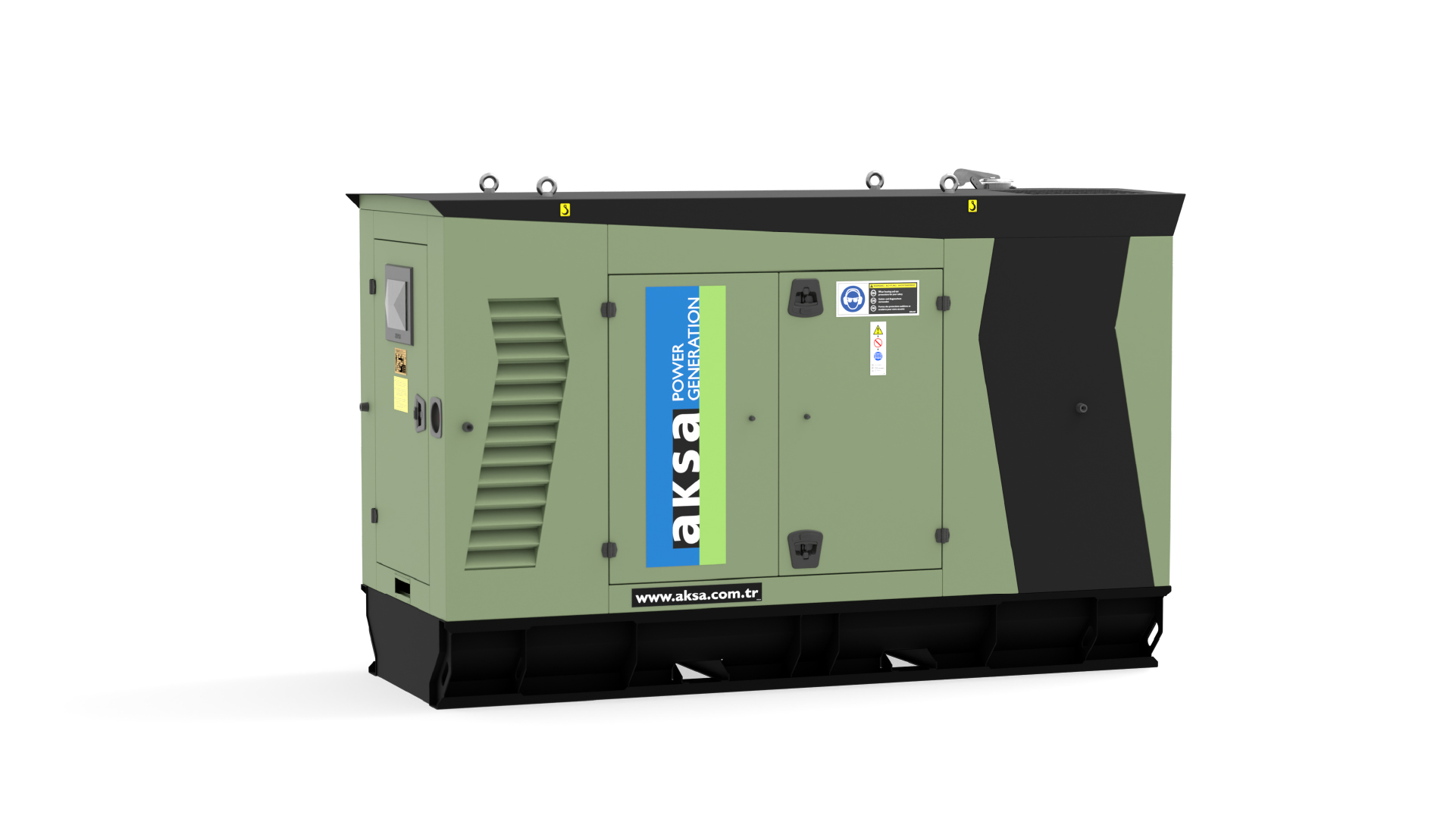

Kabin

GTS 10

Uzunluk (mm)

2760

Genişlik (mm)

1100

Yükseklik (mm)

1641

Yakıt Tank Kapasitesi (l)

N/A
